您的位置： 網站首頁 » 新聞動態鋼絲繩電動葫蘆結構、工作原理曝光
鋼絲繩電動葫蘆由電動機、起升減速器、鋼絲繩卷筒、吊鉤等組成。其中HC型鋼絲繩電動葫蘆（常速、固定式、起重量10噸）外形如下圖：
鋼絲繩電動葫蘆所配用的起升電動機時錐形轉子電動機，具有斷電自動制動的功能，適合電動葫蘆的使用要求。工作原理是：錐形轉子電動機的結構具有產生軸向磁拉力的特點。當起動時，磁拉力克服彈簧的壓力，使轉子和與轉子連接一體的風扇制動輪產生軸向位移，風扇制動輪上的錐形制動環與后端蓋脫開，轉子自由運轉（即為工作狀態）。當斷電后，磁拉力消失，在壓力彈簧的作用下，風扇制動輪與后端蓋剎緊，依靠錐面產生的摩擦力，在瞬間獲得制動作用。在額定負荷下制動時，如果重物的下滑距離超過80毫米，應進行調整。調整方法是：將電機軸端螺釘松開，向里擰進鎖緊螺母以增加彈簧的壓力，使獲得較大的制動力矩。調整間隙一般以1.5毫米左右為宜，可通過反復起動，由電動機軸的軸向躥動測得。
鋼絲繩電動葫蘆按其安裝和運行方式又分為A、B、C、D四種型式。
A-固定式
B-手拉小車式
C-鏈輪小車式
D-電動小車式
所謂手拉小車式，即在軌道上的小車由人力直接拉動滑行者；鏈輪小車式則是通過小車上的鏈輪傳動而使小車得以滑行者；電動小車式則是小車上專門配置運行電動機驅動者。

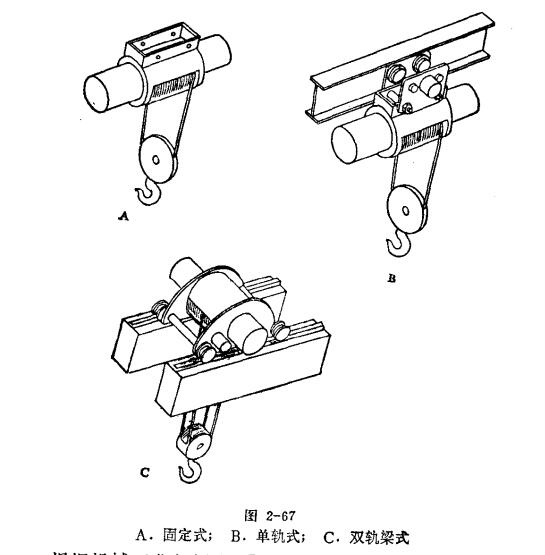

此外，小車可以懸掛在單軌或單梁上，分別成為電動葫蘆單軌起重機或電動葫蘆單梁起重機使用；也可以架設在雙軌（一般作為雙梁構造）上成為電動葫蘆雙梁起重機使用。固定式、單軌式及雙軌（梁）式示意圖如下：
